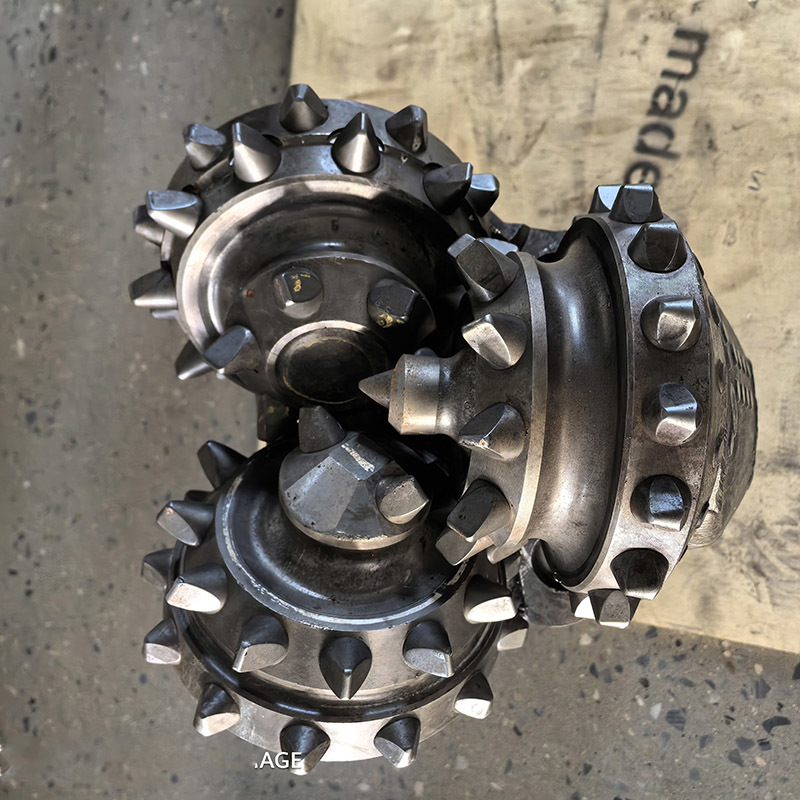

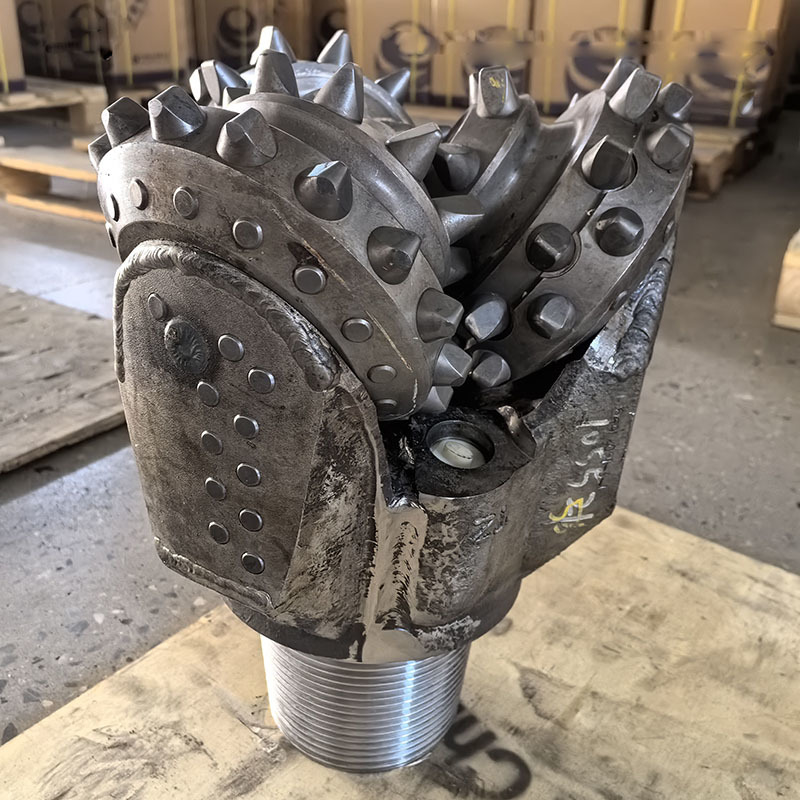

कठोर चट्टान के लिए कार्बाइड ट्राइकोन ड्रिल बिट, कंपोजिट सीलबंद बेयरिंग के साथ

थ्री कोन ड्रिल बिट तेल ड्रिलिंग, भूवैज्ञानिक अन्वेषण, खनन उत्खनन आदि के क्षेत्रों में एक सामान्य रूप से इस्तेमाल किया जाने वाला उपकरण है। यह मुख्य रूप से तीन घूर्णी शंकुओं से बना होता है, जो ड्रिल बिट को संरचना में चट्टानों को तोड़ने में मदद करते हैं। इस प्रकार का ड्रिल बिट विभिन्न संरचनाओं की ड्रिलिंग आवश्यकताओं को पूरा करने के लिए बहु कोण काटने और रोलिंग क्रशिंग को जोड़ता है।

रोलर ड्रिल बिट बनाने वाली मुख्य संरचनाओं में ड्रिल बिट बॉडी, तीन रोलर्स, बेयरिंग सिस्टम, नोजल और दांत की सतह की संरचना शामिल हैं। रोलर कोन पर दांत दो प्रकार के होते हैं: हार्ड अलॉय दांत या स्टील दांत। रोलर कोन को बॉडी के नीचे स्थापित एक सहायक संरचना द्वारा समर्थित किया जाता है, और रोलर कोन शाफ्ट को बेयरिंग संरचना के अंदर तय किया जाता है, जिससे यह विभिन्न दिशाओं में भार का सामना कर सकता है। ड्रिल बिट में आमतौर पर अंदर एक ड्रिलिंग तरल पदार्थ चैनल होता है, जिसे चट्टान के मलबे के सफाई प्रभाव को बढ़ाने के लिए एक नोजल के साथ डिज़ाइन किया गया है। काम करने की प्रक्रिया के दौरान, ड्रिल बिट का घूर्णन रोलर कोन को घुमाता है और चट्टान के संपर्क में आता है। अक्षीय दबाव और घूर्णन की क्रिया के तहत, दांत लगातार संरचना के फ्रैक्चर चट्टान द्रव्यमान में प्रवेश करते हैं। विखंडन के बाद, ड्रिलिंग तरल पदार्थ द्वारा मलबे को कार्य क्षेत्र से दूर ले जाया जाता है। रोलिंग प्रक्रिया के दौरान, एक स्लाइडिंग गति होती है जो चट्टानों पर दांत की सतह के काटने के बल को बढ़ाती है। बेयरिंग सिस्टम रोलर कोन को ड्रिलिंग दबाव और टॉर्क का सामना करने के लिए सहारा देने के लिए जिम्मेदार है, और इसका प्रदर्शन ड्रिल बिट के काम करने के जीवन को सीधे प्रभावित करता है।

• एक थ्री कोन ड्रिल बिट में तीन कोन, कटिंग स्ट्रक्चर, बेयरिंग स्ट्रक्चर, लॉकिंग एलिमेंट, ऑयल स्टोरेज सीलिंग डिवाइस, नोजल डिवाइस आदि होते हैं। यह संरचनात्मक डिजाइन ड्रिल बिट को विभिन्न भूवैज्ञानिक स्थितियों के अनुकूल होने और ड्रिलिंग दक्षता में सुधार करने में सक्षम बनाता है
• थ्री कोन ड्रिल बिट के बेयरिंग प्रकार रोलिंग बेयरिंग और स्लाइडिंग बेयरिंग में विभाजित हैं, और विभिन्न बेयरिंग प्रकार विभिन्न ड्रिलिंग स्थितियों और आवश्यकताओं के लिए उपयुक्त हैं
• ड्रिल बिट के सीलिंग प्रकार में रबर सील और मेटल सील शामिल हैं, और सील का डिज़ाइन बेयरिंग की रक्षा करने और ड्रिल बिट के जीवन को बढ़ाने के लिए महत्वपूर्ण है
• थ्री कोन ड्रिल बिट के दांतों को जड़ा जा सकता है (हार्ड अलॉय दांत) या मिल किया जा सकता है (स्टील दांत), और विभिन्न दांत सामग्री और फिक्सिंग विधियां ड्रिल बिट के चट्टान तोड़ने की दक्षता और सेवा जीवन को प्रभावित करती हैं
• ड्रिल बिट की चट्टान तोड़ने की दक्षता में सुधार करने के लिए, रोलर ड्रिल बिट के दांतों की व्यवस्था का डिजाइन प्रक्रिया के दौरान अध्ययन किया जाएगा। इष्टतम दांत व्यवस्था को समान दूरी और गैर-समान दांत व्यवस्था के लिए तल संपर्क दांतों की संख्या की गणना करके निर्धारित किया जाएगा
• दांत शिखर रेखा की दिशा कुएं के तल पर कुचल क्षेत्र से निकटता से संबंधित है। दांत शिखर रेखा की दिशा को फिर से डिजाइन करने से कुएं के तल पर कुचलने की दक्षता में सुधार हो सकता है
• रोलर ड्रिल बिट के तल संपर्क दांतों की संख्या के लिए एक मॉडल स्थापित किया और तल संपर्क दांतों की संख्या के वितरण पैटर्न का विश्लेषण किया, जो यांत्रिक ड्रिलिंग गति में सुधार और ड्रिल बिट के पहनने के जीवन को बढ़ाने में महत्वपूर्ण भूमिका निभाता है
